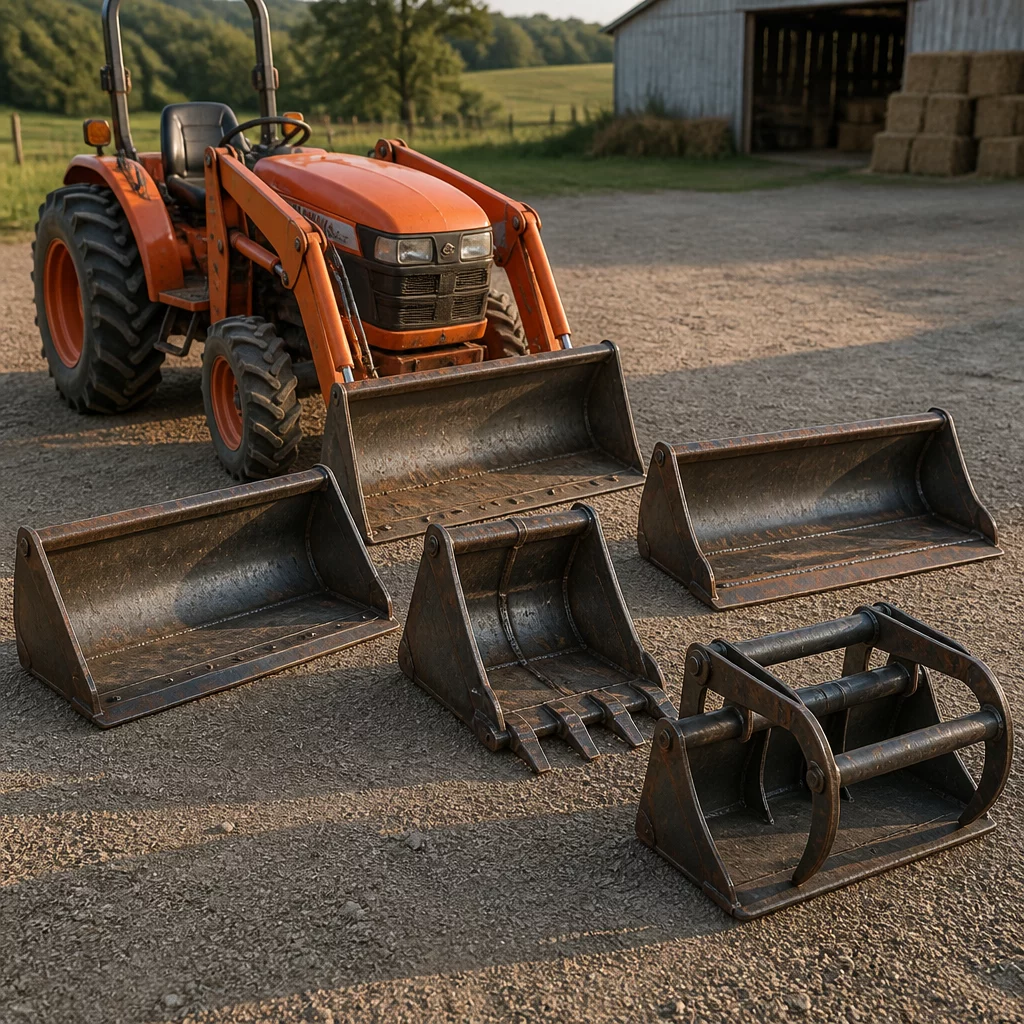

Виды ковшей для трактора: какие бывают и как выбрать
Какие ковши бывают для тракторов: общего назначения, облегченный, скальный, челюстной, планировочный. Чем отличаются и как выбрать под свои задачи.
Ковш трактора - сменное рабочее орудие для копания, зачерпывания и переноски грунта, снега, песка или сыпучих материалов, которое крепится на фронтальный погрузчик или заднюю навеску. Основные виды: общего назначения, облегченный, скальный, челюстной (он же грейферный), планировочный и просеивающий. Каждый рассчитан под свой тип грунта и задачу, а выбор зависит от мощности трактора, вида работ и материала, с которым предстоит иметь дело.
Коротко о главном
- Ковш - навесное оборудование трактора, а не самостоятельная машина: работу выполняет гидравлика, к которой он крепится.
- Основных видов шесть: общего назначения, облегченный, скальный, челюстной (грейферный), планировочный, просеивающий - каждый под свой материал.
- Ковш общего назначения универсален, но для снега и зерна выгоднее облегченный, а для камня и мерзлого грунта - скальный.
- Челюстной ковш нужен там, где материал требуется захватить и удержать: бревна, валуны, металлолом.
- Планировочный и просеивающий ковши закрывают узкие задачи - выравнивание поверхности и очистку грунта от камней.
- Объем ковша считают по ГОСТ 29290-92 с учетом коэффициента наполнения, а не берут на глаз.
- Металл и съемные зубья определяют срок службы ковша сильнее, чем бренд производителя.
Что такое ковш трактора и на какую технику его ставят?
Ковш - это навесное оборудование, а не отдельная машина. Сам по себе он ничего не копает: работу выполняет гидравлика трактора, к которой ковш крепится через рычаги или через быстросъемное крепление. Что такое трактор в принципе и чем он отличается от экскаватора и погрузчика, разобрано в статье что такое трактор.
На передний погрузчик ковш ставят чаще всего: сельскохозяйственные и коммунальные тракторы, минитракторы, тракторы с фронтальным погрузчиком. На заднюю навеску (КУН) идет экскаваторное оборудование - оно работает как обратная лопата, копает на себя. О том, какие вообще бывают модели и по каким признакам их делят, подробнее в обзоре виды тракторов.
Виды ковшей для трактора по назначению
Все ковши делятся по задаче, под которую их проектировали. Грубо: одни созданы копать, другие - грести легкие материалы, третьи - дробить мерзлый грунт и камень, четвертые - захватывать и переносить крупные предметы. Основных видов шесть:
- ковш общего назначения - земляные работы;
- облегченный ковш - снег, опилки, зерно;
- скальный ковш - твердые и мерзлые грунты;
- челюстной, он же грейферный - захват сыпучих и штучных материалов;
- планировочный ковш - выравнивание поверхности;
- просеивающий ковш - сортировка грунта от камней и мусора.
Ниже - таблица, по которой удобно сравнить их между собой.
| Вид ковша | Назначение | Материалы | Зубья | Особенности |
|---|---|---|---|---|
| Общего назначения | Копка, погрузка грунта | Обычный грунт, песок, щебень | Есть | Базовая комплектация большинства тракторов |
| Облегченный | Перевалка легких сыпучих материалов | Снег, опилки, зерно, торф | Обычно нет | Больше объем при меньшей толщине стенок |
| Скальный | Работа с твердыми и мерзлыми грунтами | Камень, скальная порода, мерзлый грунт | Усиленные, из твердого сплава | Толстая сталь, укороченный профиль |
| Челюстной (грейферный) | Захват и перенос материалов | Бревна, валуны, мусор, сыпучие | Часто на обеих челюстях | Верхняя часть открывается гидроцилиндром |
| Планировочный | Выравнивание поверхности | Грунт, гравий при отсыпке площадок | Нет | Прямая режущая кромка без зубьев |
| Просеивающий | Сортировка грунта | Каменистый грунт, строительный мусор | Нет, вместо дна решетка | Мелкая фракция просыпается, крупная остается |
Ковш общего назначения и облегченный ковш: в чем разница?
Ковш общего назначения стоит на тракторе по умолчанию. У него закругленное дно, зубья на режущей кромке и стенки толщиной обычно 4-6 мм. Годится почти для всего: копать траншею, грузить грунт в самосвал, выравнивать площадку.
Облегченный ковш выглядит похоже, но металл у него тоньше, а зубьев, как правило, нет вовсе. За счет этого при том же весе он получается заметно вместительнее - иногда на треть больше по объему. Логика простая: снег или зерно не сопротивляются копке так, как суглинок, значит прочностью можно пожертвовать ради объема. На плотный грунт такой ковш лучше не ставить: стенки быстро сомнутся, а кромка без зубьев просто не возьмет твердую землю.
Челюстной (грейферный) ковш: для каких работ он нужен?
Челюстной ковш устроен иначе, чем обычный. У него две части: неподвижная нижняя чаша и подвижная верхняя челюсть, которая открывается и закрывается отдельным гидроцилиндром. Получается что-то среднее между ковшом и клешней.
Такая конструкция незаменима там, где материал нужно не просто зачерпнуть, а захватить и удержать: бревна и порубочные остатки, крупный камень, металлолом, строительный мусор вперемешку с арматурой. Обычный ковш это либо не соберет, либо растеряет по дороге. Минус один: челюстной ковш требует отдельного контура гидравлики, а он есть не на всех тракторах в базовой комплектации, особенно на минитракторах.
Скальный ковш: для каких грунтов и материалов подходит?
Скальный ковш - самый тяжелый и прочный из всей линейки. Стенки толще, чем у ковша общего назначения, зубья делают из износостойкой стали, а профиль часто укорачивают: чем меньше вылет, тем меньше нагрузка на стрелу при работе с твердым материалом.
Берут его туда, где обычный ковш быстро выйдет из строя: скальная порода после взрыва или разработки, мерзлый грунт зимой, плотная глина с камнями, старое дорожное полотно при демонтаже. На минитракторах скальные ковши ставят редко - маломощной технике не хватает усилия, чтобы вгрызться в такой материал, и зубья только сотрутся впустую.
Планировочный и просеивающий ковши: когда без них не обойтись
Планировочный ковш - это, по сути, широкий отвал с прямой режущей кромкой и без зубьев. Зубья тут не нужны и даже мешают: задача не копать, а срезать и разравнивать верхний слой. Применяют его при отсыпке площадок, выравнивании грунта после земляных работ, планировке под фундамент или дорожное покрытие.
Просеивающий ковш выглядит непривычно: вместо сплошного дна у него решетка или прутья с зазором в несколько сантиметров. Грунт просыпается через ячейки, а камни, корни и строительный мусор остаются внутри. Незаменим при подготовке участка под газон или огород, когда почву нужно очистить от каменистых включений, не перебирая землю руками.
Ковш переднего погрузчика и задней навески: в чем разница?
Ковш спереди и ковш сзади - строго говоря, два разных инструмента, даже если по форме похожи. Передний, на фронтальном погрузчике, работает на подъем и перенос: зачерпнул, поднял стрелу, отвез, высыпал. Здесь важны объем и угол разгрузки.
Задний ковш - часть экскаваторного навесного оборудования, обратная лопата. Он копает на себя и вниз, ниже уровня стоянки трактора: траншеи, ямы под столбы, приямки. Геометрия у него другая - уже, глубже, с более выраженными зубьями. На гусеничных тракторах заднюю навеску встретишь реже, чем на колесных; там, где нужна такая универсальность, чаще берут колесную технику, и разница между ними разобрана в статье гусеничные и колесные тракторы.
Крепление тоже разное. Спереди почти всегда стоит быстросъемка: рычаг перекинул, и ковш снят за минуту без гаечных ключей. Сзади чаще пальцевое соединение, потому что нагрузки при копке выше, а разъемный замок не всегда их держит.
Как правильно выбрать объем ковша под свой трактор: алгоритм расчета
Объем ковша - не та характеристика, которую стоит брать на глаз или с запасом. Слишком большой ковш перегружает гидравлику и стрелу, слишком маленький - удлиняет работу вдвое. Расчет вместимости ковшей погрузчиков задает ГОСТ 29290-92 (он же ИСО 7546-83 "Машины землеройные. Ковши погрузчиков и погрузочные ковши экскаваторов. Расчет вместимости"), и опираться стоит именно на него, а не на цифры из рекламного буклета.
- Узнайте паспортную грузоподъемность фронтального погрузчика или задней навески - она указана в документации трактора, и ковш нельзя подбирать в отрыве от нее.
- Определите плотность материала, с которым чаще всего работаете: рыхлый грунт и щебень весят по-разному, а вес ковша с грузом не должен превышать паспортный предел.
- Рассчитайте геометрический объем по методике ГОСТ 29290-92 и умножьте его на коэффициент наполнения (обычно 0,85-1,1 в зависимости от сыпучести материала) - так получится реальная, а не заявленная вместимость.
- Сверьте ширину ковша с колеей трактора: слишком широкий ковш неудобно вписывать в узкие проезды и траншеи.
- Проверьте тип крепления - совпадает ли оно с быстросъемкой вашего погрузчика, иначе придется докупать переходную плиту.
Для минитрактора с погрузчиком грузоподъемностью до тонны обычно достаточно ковша объемом 0,3-0,5 кубометра. Средним сельскохозяйственным тракторам подходят ковши на 0,5-1 кубометр, а у мощных колесных машин объем нередко доходит до 1,5-2 кубометров. Разобраться, какая мощность вообще нужна под ваши задачи, поможет статья сельскохозяйственные тракторы.
Из какого металла делают ковши и как это влияет на срок службы?
Металл ковша определяет, сколько он проработает, задолго до появления первых трещин. Ковши общего назначения обычно варят из конструкционной стали толщиной 4-6 мм - этого достаточно для рядового грунта, но мало для камня.
Скальные и грейферные ковши делают из износостойкой стали повышенной твердости - в России часто встречается сталь 09Г2С и ее аналоги, за рубежом популярны марки типа Hardox. Такая сталь дороже, зато режущая кромка держит заточку дольше и не гнется от ударов о камень.
Отдельно стоит смотреть на зубья и режущую кромку - именно они принимают на себя основной износ. На хороших ковшах их делают съемными: сточился зуб, заменил один элемент, а не весь ковш целиком. Экономия здесь не в цене металла, а в том, сколько раз за сезон трактор будет простаивать на ремонте вместо работы в поле.
Часто задаваемые вопросы
Сколько ковшей нужно иметь для трактора? Для базовых задач хватает одного ковша общего назначения. Если работа связана со снегом, зерном или другими легкими материалами, обычно докупают облегченный. Остальные виды берут точечно, под конкретную регулярную задачу.
Можно ли поставить экскаваторный ковш на минитрактор? Да, если минитрактор оснащен задней навеской с подходящим гидроконтуром. Мощность и вылет стрелы при этом заметно меньше, чем у полноразмерного экскаватора, поэтому и объем ковша выбирают скромнее.
Чем ковш для трактора отличается от ковша экскаватора? Конструктивно они похожи, но экскаваторный ковш обычно уже и глубже - под точечную копку траншей. Тракторный ковш общего назначения шире и мельче, он рассчитан на захват и перенос объема, а не на глубокую точечную выемку.
Как понять, что ковш пора менять? Сигналы простые: истончение стенок до потери жесткости, трещины у сварных швов, сточенные зубья, которые больше не держат заточку. Если ремонт режущей кромки становится регулярным занятием, дешевле поставить новый ковш, чем без конца латать старый.
Подходит ли один ковш и для копки, и для планировки? Формально да, но результат будет средним в обоих случаях. Ковш общего назначения справится с планировкой не хуже лопаты, а вот тонкую подготовку площадки под покрытие лучше доверить планировочному - у него для этого прямая кромка.
