Шкив для навесного оборудования минитрактора
Шкив для навесного оборудования минитрактора: виды, устройство, подбор под косилку и снегоуборщик, замена клиноременной передачи своими руками, цены.

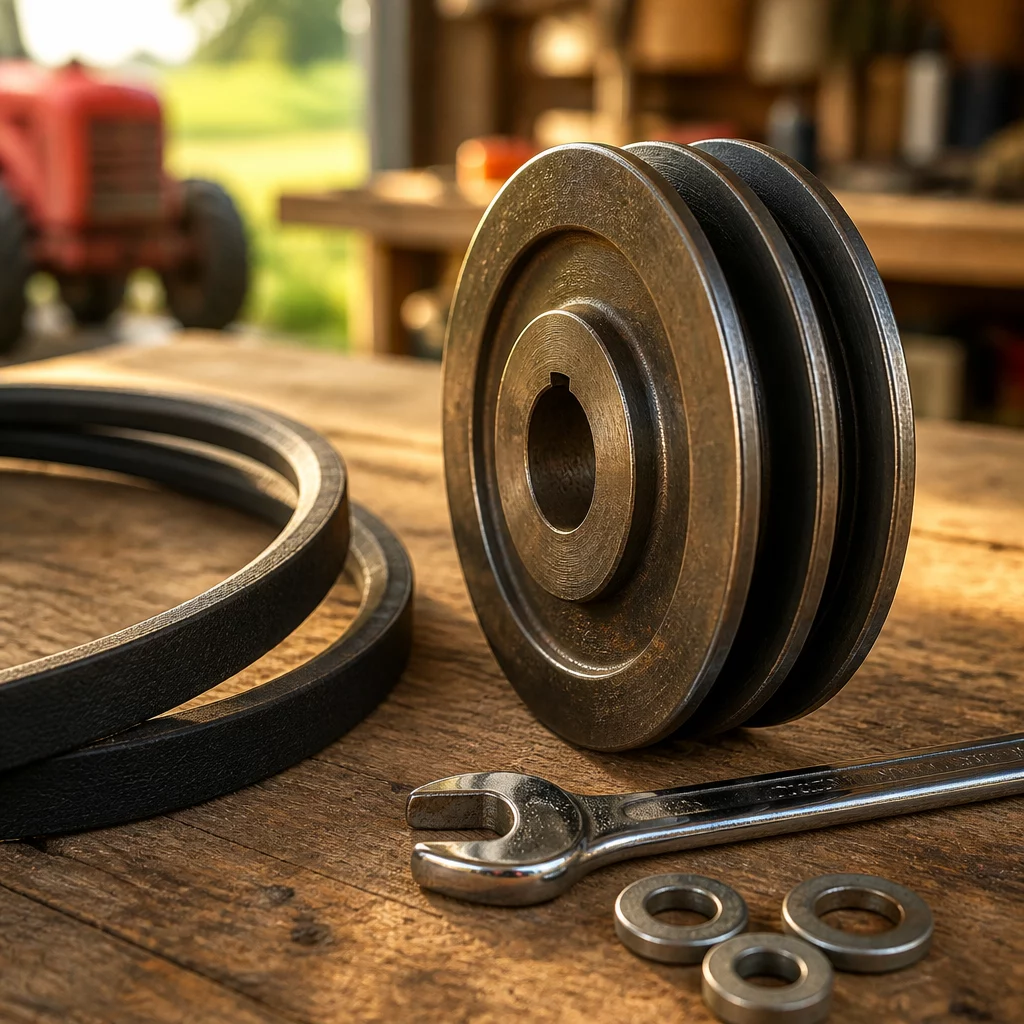

Шкив для навесного оборудования минитрактора - это металлический диск с ручьем под клиновой ремень, закрепленный на валу двигателя или редуктора. Он передает вращение на косилку, снегоуборщик, насос или другую навеску через клиноременную передачу. Диаметр и профиль ручья задают обороты и мощность на выходном валу, поэтому шкив подбирают строго под сечение ремня и параметры конкретного агрегата, а не берут первый попавшийся с рынка.
Коротко о главном
- Шкив для навесного оборудования минитрактора передает вращение от двигателя или редуктора на косилку, снегоуборщик, насос и другую навеску через клиноременную передачу.
- Подбирают его по трем параметрам: посадочный диаметр и шпоночный паз под вал, профиль ручья под сечение ремня, соотношение диаметров ведущего и ведомого шкивов под нужные обороты.
- Типоряд клиновых ремней и шкивов Z, A, B, C задает ГОСТ 20889-88, вал отбора мощности сельхозтракторов описывает ГОСТ 3480-76.
- Проскальзывание ремня чаще всего связано со слабым натяжением ролика или изношенным ручьем шкива, реже с маслом на ремне или неверным сечением.
- Шкив от другого минитрактора или мотоблока подходит, если совпадают посадочный диаметр, шпоночный паз и профиль ручья.
- Замену шкива проводят съемником, с фиксацией вала и обязательной проверкой на биение после установки.
- Цена зависит от материала: силуминовые и стальные шкивы дешевле, чугунные многоручьевые под тяжелую навеску дороже.
Зачем минитрактору нужен шкив для навесного оборудования?
На многих минитракторах вал отбора мощности выведен не напрямую, а через клиноременную передачу: шкив на моторе или редукторе через ремень раскручивает второй шкив, уже связанный с рабочим органом навески. Такая схема дешевле карданной передачи, проще в обслуживании и гасит рывки при заклинивании косилки или щетки - ремень проскальзывает раньше, чем сломается вал или редуктор. Минус тоже есть: со временем ручей шкива изнашивается, ремень растягивается, и передача начинает буксовать под нагрузкой.
Шкивы ставят практически на всю навеску с вращающимся рабочим органом: роторные и сегментные косилки, снегоуборщики, насосные станции, генераторы, дровоколы, щетки для уборки территории. С обзором того, какая навеска вообще существует для минитракторов, проще определиться заранее - навесное оборудование для минитрактора Агромаш разбирает основные группы по назначению.
Какие виды шкивов ставят на минитракторы?
По расположению в передаче различают ведущий шкив, закрепленный на валу двигателя или ВОМ, и ведомый - на валу самой навески. По конструкции встречаются:
- одноручьевые - под один клиновой ремень, самый частый вариант на легкой навеске;
- многоручьевые - под два-три ремня параллельно, когда нужно передать больше мощности без увеличения диаметра;
- ступенчатые - несколько ручьев разного диаметра на одной ступице, позволяют переставлять ремень и менять передаточное число вручную;
- по материалу обода - чугун, сталь или силумин. Чугунный шкив тяжелее, но меньше греется и служит дольше на постоянной нагрузке, стальной легче и дешевле, силуминовый ставят на маломощную бытовую технику.
Из чего состоит шкив: профиль ручья, посадочный диаметр, шпоночный паз
Ручей шкива имеет трапециевидное сечение, повторяющее форму клинового ремня: если профиль не совпадает с сечением ремня, тот проваливается или, наоборот, выступает над ободом, и передача теряет тягу почти сразу. Посадочный диаметр - это внутренний диаметр ступицы, которым шкив садится на вал; он должен совпадать с диаметром вала двигателя или редуктора до десятых миллиметра, иначе появляется люфт и биение. Шпоночный паз передает крутящий момент от вала к шкиву через шпонку - без нее шкив будет проворачиваться на валу вхолостую даже при плотной посадке. Отдельно проверяют биение обода: даже небольшой перекос при вращении на высоких оборотах быстро изнашивает ремень и подшипники натяжного ролика, поэтому новый шкив перед установкой стоит проверить на биение и при необходимости отбалансировать.
Как шкив связан с валом отбора мощности минитрактора?
Вал отбора мощности, или ВОМ, - это выходной вал, на который минитрактор отдает крутящий момент для привода навесного оборудования. Типы и основные параметры вала отбора мощности сельскохозяйственных тракторов задает ГОСТ 3480-76, но у минитракторов малой мощности конструкция часто упрощена: вместо шлицевого хвостовика ВОМ там стоит шкив, и ремень идет напрямую от двигателя к рабочему органу, минуя классическую карданную схему. В таких моделях именно шкив фактически выполняет роль ВОМ - от его диаметра и состояния зависит, какую скорость вращения и какой момент получит косилка или снегоуборщик.
Как подобрать шкив под конкретную навеску - косилку, снегоуборщик, насос?
Шкив подбирают по трем параметрам одновременно: ошибка в любом из них делает передачу нерабочей.
- Посадочный диаметр и шпоночный паз - должны точно совпадать с валом двигателя или редуктора, на который садится шкив.
- Профиль ручья и сечение ремня - берутся из документации на минитрактор или навеску, самовольная замена сечения меняет тяговые характеристики передачи.
- Соотношение диаметров ведущего и ведомого шкивов - определяет, во сколько раз обороты навески отличаются от оборотов двигателя. Для косилки и щетки чаще нужно повышение оборотов, для насоса или генератора - понижение под номинальную частоту вращения.
Если штатный шкив потерян или навеска самодельная, диаметры пересчитывают по формуле передаточного отношения: во сколько раз отличаются диаметры ведущего и ведомого шкивов, во столько же раз должны отличаться и обороты, если отталкиваться от паспортных оборотов двигателя.
Сечения клиновых ремней и шкивов
Клиновые ремни нормальных сечений и шкивы под них описывает ГОСТ 20889-88. На минитракторах и мотоблоках чаще всего встречаются четыре сечения:
| Сечение | Ориентировочный диаметр шкива, мм | Передаваемая мощность | Типичная навеска |
|---|---|---|---|
| Z (О) | от 63 | до 3-4 кВт | опрыскиватель, малый насос, генератор |
| A (А) | от 90 | 1,5-7 кВт | роторная косилка, снегоуборщик, щетка |
| B (Б) | от 125 | 3-15 кВт | почвофреза, картофелекопалка, средняя навеска |
| C (В) | от 200 | 7-30 кВт | тяжелая навеска, насосная станция, дровокол |
Цифры в таблице ориентировочные: конкретные диаметры и допуски для каждого сечения нужно смотреть в паспорте на технику, ГОСТ задает только общий типоряд.
Почему проскальзывает ремень на шкиве и как это устранить?
Самая частая причина - слабое натяжение: пружина или винт натяжного ролика ослабли, ремень провисает и буксует под нагрузкой вместо того, чтобы передавать момент. Вторая по частоте - износ ручья шкива: кромки скругляются, ремень перестает цепляться за стенки и проваливается глубже, чем должен. Реже проскальзывание дает попадание масла или травы в ручей, растянутый со временем ремень, который уже не тянется до нужного натяжения, или неверно подобранное сечение - слишком узкий ремень для широкого ручья.
Диагностируют по порядку: сначала проверяют натяжение и при необходимости подтягивают ролик, потом осматривают ручей на глянцевую полировку или сколы, и только в последнюю очередь меряют износ самого ремня по ширине. Если ручей выработан заметно, шкив дешевле заменить, чем точить: перетачивание меняет посадку ремня и часто ускоряет проскальзывание вместо того, чтобы его убрать.
Можно ли поставить шкив от другого минитрактора или мотоблока?
Да, если совпадают три параметра: посадочный диаметр вала, размер и форма шпоночного паза, профиль ручья под нужное сечение ремня. У минитрактора и мотоблока валы двигателя нередко близки по диаметру, поэтому шкивы иногда действительно взаимозаменяемы - подробнее о том, чем мотоблок отличается от минитрактора по конструкции, написано в статье что такое мотоблок. Если планируется переделка мотоблока в четырехколесную машину, схему привода навески через шкивы и ремни стоит продумать заранее - об этом разбор минитрактор из мотоблока. Ставить шкив "на глаз", без замера диаметра вала и паза штангенциркулем, не стоит: разница даже в полмиллиметра дает биение и ускоренный износ подшипников.
Как заменить шкив на минитракторе своими руками: пошаговая инструкция
- Заглушить двигатель, снять клиновой ремень с ручья шкива, предварительно ослабив натяжной ролик.
- Зафиксировать вал от проворота и открутить крепежную гайку или болт шкива.
- Снять старый шкив съемником - сбивать его молотком через вал не стоит, это гнет посадочное место.
- Осмотреть шпоночный паз на валу, при необходимости заменить деформированную шпонку.
- Насадить новый шкив на вал по шпонке, затянуть крепеж с усилием по паспорту техники.
- Провернуть вал вручную и проверить шкив на биение - обод должен идти ровно, без заметного увода в сторону.
- Установить ремень нужного сечения, отрегулировать натяжение роликом и опробовать передачу на холостом ходу.
Сколько стоит шкив для навесного оборудования минитрактора и где его купить?
Цена зависит от материала и типа: силуминовый одноручьевой шкив под легкую навеску стоит дешевле всего, стальной обходится дороже, а чугунный многоручьевой под тяжелую технику - самый дорогой вариант в линейке. Точную цену и что подойдет именно на вашу модель, лучше уточнить у продавца по марке и диаметру вала: единого каталога на все модели минитракторов просто нет. Покупают шкивы в магазинах запчастей для мототехники, у дилеров минитракторов и на специализированных площадках - там же обычно можно уточнить сечение ремня и посадочный диаметр под конкретную марку, включая китайские минитракторы, у которых размеры валов иногда отличаются от привычных отечественных: нюансы выбора такой техники разобраны в статье как выбрать китайский минитрактор.
Часто задаваемые вопросы
Как узнать сечение ремня по старому шкиву, если маркировка стерлась? Замерьте ширину ручья штангенциркулем и сравните с типоразмерами по ГОСТ 20889-88: сечению Z соответствует самый узкий и мелкий ручей, сечению C - самый широкий и глубокий. Проще снять старый ремень целиком и подобрать новый по его собственной ширине и высоте.
Что будет, если поставить шкив большего диаметра, чем штатный? Изменится передаточное отношение: ведомый вал станет вращаться медленнее, а крутящий момент на нем вырастет. Для тяжелой навески это иногда полезно, но нужно заново подбирать длину ремня и проверять, не задевает ли увеличенный шкив кожух или раму.
Нужно ли смазывать шкив и вал при установке? Тонкий слой масла на посадочном диаметре облегчает монтаж, но сам ручей и рабочую поверхность под ремень смазывать нельзя - масло на ремне сразу вызывает проскальзывание.
Как часто нужно менять шкив на минитракторе? Плановой периодичности нет, шкив служит годами при нормальном натяжении ремня. Менять его нужно по факту износа: заметное биение, полировка ручья до блеска или регулярное соскакивание ремня - сигнал, что деталь пора менять.
