Виды карьерных экскаваторов ЭКГ
Какие бывают карьерные экскаваторы ЭКГ по ГОСТ 26980-95, чем отличаются модели ЭКГ-5, ЭКГ-8, ЭКГ-10, ЭКГ-12 и ЭКГ-18 и как выбрать машину под объем карьера.

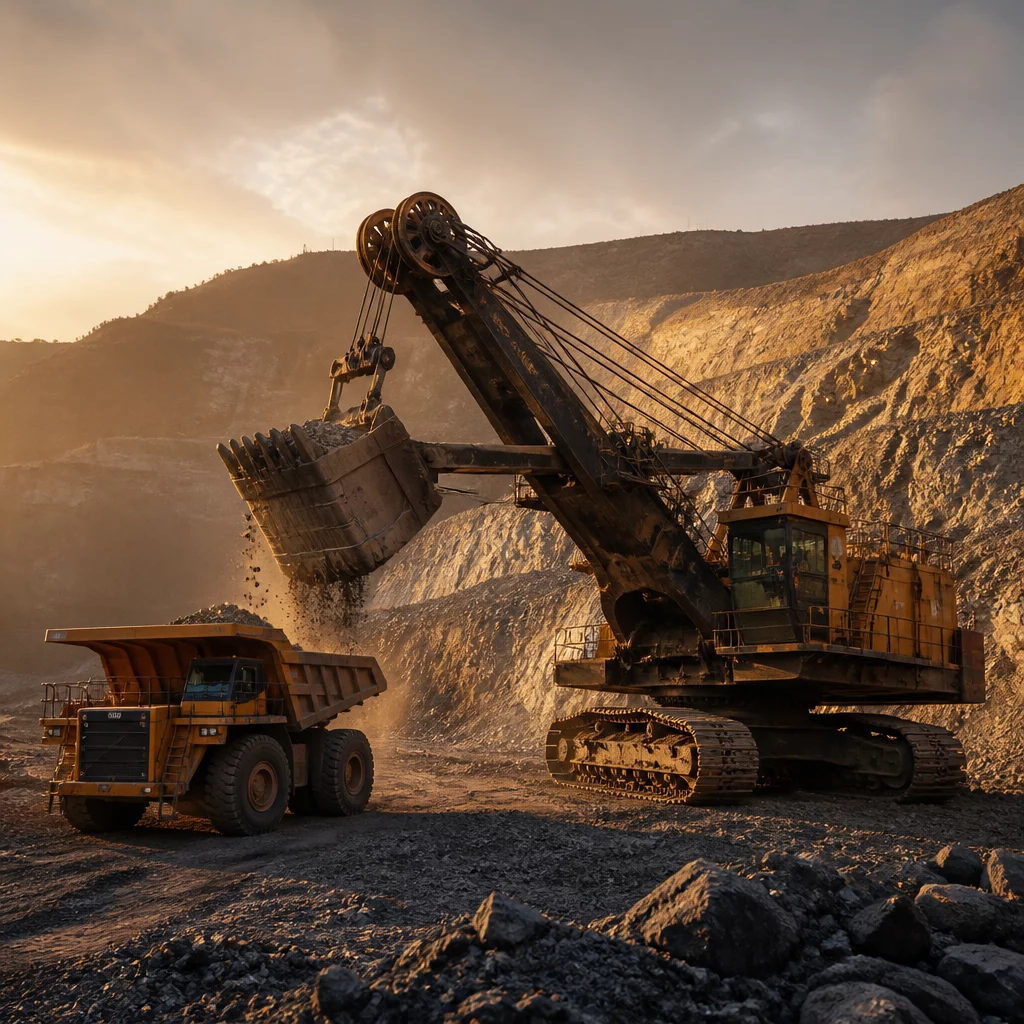

ЭКГ - это карьерный полноповоротный экскаватор с канатным механизмом подъема ковша и электромеханическим приводом: такие машины ведут вскрышные и добычные работы на открытых горных разработках. Индекс расшифровывается как экскаватор карьерный гусеничный. Классификацию и порядок обозначения моделей задает ГОСТ 26980-95, а линейка серийных машин - от ЭКГ-5 до ЭКГ-18 - охватывает ковши объемом от 5 до 18 м³ и рассчитана на карьеры разного масштаба.
Коротко о главном
- ЭКГ расшифровывается как экскаватор карьерный гусеничный - канатная машина с прямой лопатой на электромеханическом приводе для открытых горных разработок.
- Классификацию карьерных экскаваторов и порядок обозначения моделей задает ГОСТ 26980-95, который делит машины на ЭКГ, ЭГ, ЭГО и драглайны ЭДГ/ЭШ.
- Ковш ЭКГ поднимают канаты через систему лебедок и блоков, а рукоять двигает зубчато-реечный напорный механизм - это и отличает канатную схему от гидроцилиндров ЭГ.
- Серийная линейка идет от ЭКГ-5 до ЭКГ-18 с объемом ковша от 5 до 18 м³, тяжелые модели рассчитаны на крупнейшие горнодобывающие предприятия.
- Буквы в индексе модели обычно указывают завод-изготовитель (У - Уралмашзавод, И - Ижорские заводы) или порядковую модернизацию базовой машины.
- Модель ЭКГ под конкретный карьер выбирают по объему работ, кусковатости породы, параметрам забоя и грузоподъемности самосвалов парка.
- ЭКГ работает от электросети, а не от дизеля, поэтому вопрос расхода топлива для него не актуален - это стоит учитывать при сравнении эксплуатационных затрат разных типов техники.
Что означает аббревиатура ЭКГ?
Расшифровка простая: экскаватор карьерный гусеничный. Так по ГОСТ 26980-95 обозначают одноковшовые машины с прямой лопатой, канатным механизмом подъема ковша и гусеничным ходом. Это тяжелые полноповоротные экскаваторы для многолетней круглосуточной работы на открытых горных разработках - в отличие от строительных, которые проектируют под смену задач и площадок.
Какие виды карьерных экскаваторов выделяет ГОСТ 26980-95?
ГОСТ 26980-95 "Экскаваторы одноковшовые. Общие технические условия" делит одноковшовые карьерные машины на несколько типов по приводу и рабочему оборудованию. ЭКГ - канатные экскаваторы с прямой лопатой и электромеханическим приводом, самый массовый тип на российских карьерах. ЭГ - гидравлические машины, у них может стоять как прямая, так и обратная лопата. ЭГО - отдельный подтип гидравлических экскаваторов с обратной лопатой, их берут под погрузку ниже уровня стояния и под зачистные работы. ЭДГ и ЭШ - драглайны: ковш у них подвешен на канатах без жесткой рукояти, поэтому они достают грунт на большем радиусе и глубже прямой лопаты, и работают на вскрыше при больших объемах переэкскавации.
Как устроен канатный механизм подъема ковша?
У ЭКГ ковш крепится к рукояти, рукоять к стреле - через седловой подшипник и зубчато-реечный напорный механизм, который двигает рукоять вперед-назад независимо от подъема. Сам ковш поднимается и опускается канатом подъема: он идет от лебедки через блоки на голове стрелы. Второй канат, напорный, отвечает за выдвижение рукояти в забой. Электродвигатели через редукторы крутят барабаны лебедок, а машинист управляет усилием копания через два независимых привода - подъема и напора - добиваясь траектории черпания, близкой к горизонтальной. Схема тяжелая и требует больше обслуживания, чем гидроцилиндры современных ЭГ. Зато живучая: абразивный износ и ударные нагрузки она держит лучше гидравлики, поэтому на тяжелых карьерных машинах канатный привод не сдает позиций уже десятилетиями.
Основные модели: ЭКГ-5, ЭКГ-8, ЭКГ-10, ЭКГ-12, ЭКГ-18
Линейка ЭКГ построена по классам объема ковша: чем крупнее карьер и чем крупнее кусок горной массы, тем выше модель. ЭКГ-5 - самая распространенная машина среднего класса, ее ставят на рудниках и угольных разрезах средней производительности. ЭКГ-8 и ЭКГ-10 работают на крупных карьерах при массовой вскрыше и погрузке в большегрузные самосвалы. ЭКГ-12 и ЭКГ-18 - тяжелый класс для самых крупных горнодобывающих предприятий, где груженым самосвалам за смену счет идет на сотни.
| Модель | Объем ковша | Эксплуатационная масса | Производитель |
|---|---|---|---|
| ЭКГ-5А | 5 м³ (диапазон 4-6,3 м³) | около 196 т | Уралмашзавод |
| ЭКГ-8И | 8 м³ (диапазон 6,3-8,5 м³) | около 370 т | Ижорские заводы |
| ЭКГ-10 | 10 м³ (диапазон 8-12,5 м³) | около 500-600 т | Уралмашзавод |
| ЭКГ-12 | 12 м³ (диапазон 10-16 м³) | около 690-720 т | Уралмашзавод |
| ЭКГ-18 | 18 м³ (диапазон 12,5-20 м³) | около 950-1000 т | Уралмашзавод |
Цифры внушительные, но это ориентир, не паспорт конкретной машины: показатели приведены по данным производителей, а точная масса и объем ковша зависят от модификации и комплектации напорного механизма.
Чем ЭКГ отличается от ЭГ, ЭГО и ЭДГ?
Главное отличие - в приводе рабочего оборудования. У ЭКГ ковш двигают канаты и электромеханические лебедки, у ЭГ - гидроцилиндры. Гидравлика точнее в управлении, легче на единицу объема ковша и проще в сервисе на небольших объемах, поэтому ЭГ постепенно теснят канатные машины в среднем классе. Но в тяжелом классе, от 10 м³ и выше, канатная схема ЭКГ по-прежнему основная: гидроцилиндры такого размера сложны и в производстве, и в обслуживании, а канатный привод у нас отработан десятилетиями. ЭГО - это гидравлические машины именно с обратной лопатой, их берут туда, где нужно копать ниже уровня стояния экскаватора: траншеи, зачистка подошвы уступа. У ЭДГ, драглайна, жесткой рукояти нет вообще - ковш висит на канатах и работает как маятник. Поэтому драглайн годится для вскрышных работ на большом радиусе и глубине, куда прямая лопата ЭКГ просто не дотянется.
Что означают буквы в индексе модели (А, У, И, Д)?
После цифры, которая указывает объем ковша, в марке экскаватора часто стоит буква - она означает либо завод-изготовитель, либо модификацию базовой модели. Буквы У и И, как правило, указывают на производителя: У - Уралмашзавод, И - Ижорские заводы (сейчас в составе группы ОМЗ). Буквы А, Б, В и следующие после базового номера обычно означают порядковую модернизацию: конструкцию усиливали, меняли электрооборудование или расширяли диапазон рабочих параметров, а объем ковша базового класса при этом оставался прежним. Единого стандарта на все заводы и все годы выпуска, увы, нет - точную расшифровку буквенного индекса конкретной машины лучше уточнять в ее паспорте.
Где применяют карьерные экскаваторы ЭКГ?
ЭКГ - основная рабочая машина открытой разработки месторождений: угольные разрезы, рудники черной и цветной металлургии, карьеры нерудных материалов. Экскаватор ведет вскрышные работы - снимает пустую породу над полезным ископаемым - и добычные, грузя руду или уголь в железнодорожные думпкары или карьерные самосвалы. Полноповоротная платформа на гусеничном ходу дает машине проходимость по неровному забою и устойчивость при работе с полным ковшом на вылете стрелы.
Энергию ЭКГ получает от передвижной подстанции по кабелю, поэтому вопроса расхода дизельного топлива для него не возникает - в отличие от гидравлических карьерных машин с автономным двигателем. Если вам как раз интересна топливная экономика карьерной техники, подробный разбор есть в материалах о расходе топлива экскаватора и расходе топлива гусеничного экскаватора; там же сравнение расхода топлива по брендам и разбор того, как рассчитать расход топлива экскаватора для смешанного парка карьера, где рядом с электрическими ЭКГ на вспомогательных операциях работают дизельные машины.
Порядок выбора модели ЭКГ по объему карьера
Модель ЭКГ подбирают не по каталогу наугад, а исходя из параметров конкретного карьера и парка самосвалов, которые экскаватор будет грузить.
- Определите годовой объем вскрышных и добычных работ и разбейте его на сменную производительность - от этого зависит нижняя граница по объему ковша.
- Сопоставьте объем ковша с грузоподъемностью самосвалов парка: оптимально, когда кузов заполняется за 3-5 циклов черпания, иначе машина работает вхолостую или простаивает под погрузкой.
- Оцените плотность и кусковатость горной массы - для крепких и крупнокусковых пород берут модель на класс тяжелее расчетной, чтобы не терять производительность на пересортировке.
- Проверьте параметры забоя: высота уступа, радиус черпания и радиус разгрузки нужной модели должны соответствовать геометрии конкретного карьера.
- Учтите энергоснабжение площадки: канатные ЭКГ работают от сети, и под тяжелую модель нужна подстанция соответствующей мощности с запасом на пусковые токи.
- Сверьте выбор с сервисной базой в регионе - запчасти и обслуживание машин Уралмашзавода и Ижорских заводов обеспечивают разные дилерские сети, и доступность сервиса стоит уточнить до закупки.
Часто задаваемые вопросы
Сколько лет работает экскаватор ЭКГ? При регулярном плановом обслуживании и своевременной замене канатов, зубьев ковша и футеровки корпуса машины этого класса эксплуатируют по 20-30 лет и дольше, периодически проходя капитальный ремонт основных узлов.
В чем разница между ЭКГ и обычным гидравлическим карьерным экскаватором? ЭКГ работает от электросети и поднимает ковш канатами через лебедки, а гидравлический ЭГ приводится дизельным двигателем и гидроцилиндрами. Канатная схема выгоднее в тяжелом классе от 10 м³, гидравлика точнее и мобильнее в среднем классе.
Кто сегодня выпускает экскаваторы ЭКГ в России? Основные производители - Уралмашзавод в Екатеринбурге и Ижорские заводы в составе группы ОМЗ в Санкт-Петербурге, они же исторически заложили действующую линейку моделей от ЭКГ-5 до ЭКГ-18.
Можно ли перевозить экскаватор ЭКГ по дорогам общего пользования своим ходом? Нет. Машины этого класса весят от 200 до 1000 т и передвигаются только в пределах карьера на собственном гусеничном ходу с ограниченной скоростью, а между площадками их перевозят в разобранном виде на трейлерах или по железной дороге.
Какая модель ЭКГ самая распространенная на карьерах России? Чаще всего встречается ЭКГ-5 и его модификации - машина среднего класса универсальна по условиям применения и хорошо обеспечена запчастями благодаря массовому выпуску за десятилетия.
